Наша компания принимала участие в экспериментальном исследовании объединения в совместную работу композиционной главной балки и монолитной плиты ездового полотна автодорожных мостов. Работа выполнена в рамках выполнения гранта Министерства науки и высшего образования № 075-15-2024-559, АРКТИКА

Применение технологии приварки гибких упоров

Шпильки-упоры типа SD используются для обеспечения совместной работы стального основания и монолитной плиты. Гибкие стержневые упоры применяются при возведении гражданских, инженерных и промышленных сооружений.

Технологию приварки гибких упоров используют, в строительстве:

Анкерные упоры называют гибкими за высокую восприимчивость к растягивающим и сгибающим нагрузкам. Использование гибких упоров в сталежелезобетонных конструкциях исключает "скручивание" балки, в процессе работы конструкции, при динамических и статических нагрузках.

Мостовые конструкции

Дорожные развязки

Высотные здания

Стадионы
и спортивные комплексы

Торговые центры и многоуровневые паркинги

Реконструкции исторических зданий

Горнодобывающая промышленность

Технология приварки, монтажа, крепления анкерных упоров

Сертификация технологий сварки — подтверждение предприятием соответствия производственных сварочных процедур установленным требованиям с целью убедиться, что выбранная технология сварки обеспечивает долговечность и прочность соединений. Подтверждение, что организация обладает техническими, организационными возможностями и квалифицированными кадрами для производства сварки по аттестованным технологиям.

Наша компания использует аттестованную в НАКС технологию КСО - Контактная стыковая сварка оплавлением в заводских и монтажных условиях (Stud Welding Drawn Arc), согласно процедуре аттестации регулирующих документов:

• Федеральный закон №116-ФЗ «О промышленной безопасности опасных производственных объектов»;
• Федеральные нормы и правила в области промышленной безопасности (ФНП Ростехнадзора);

Главным достоинством такой технологии является возможность комбинировать разные материалы приварной детали и детали-основы. Благодаря гибким упорам, появилась возможность создавать высококачественные композитные конструкции из стали и железобетона.

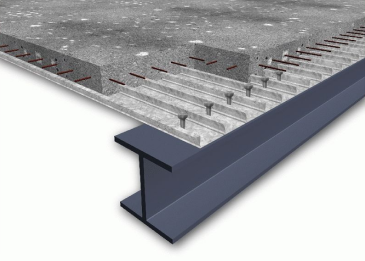

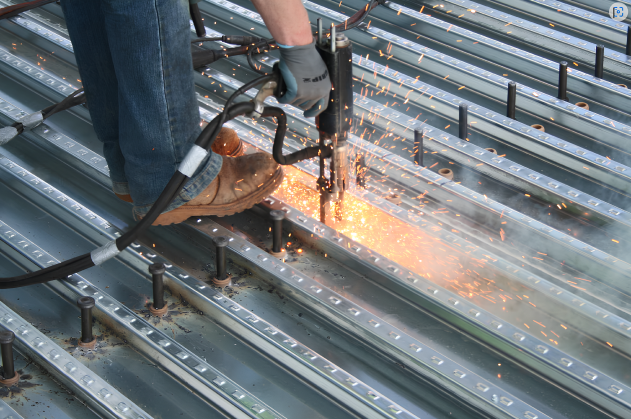

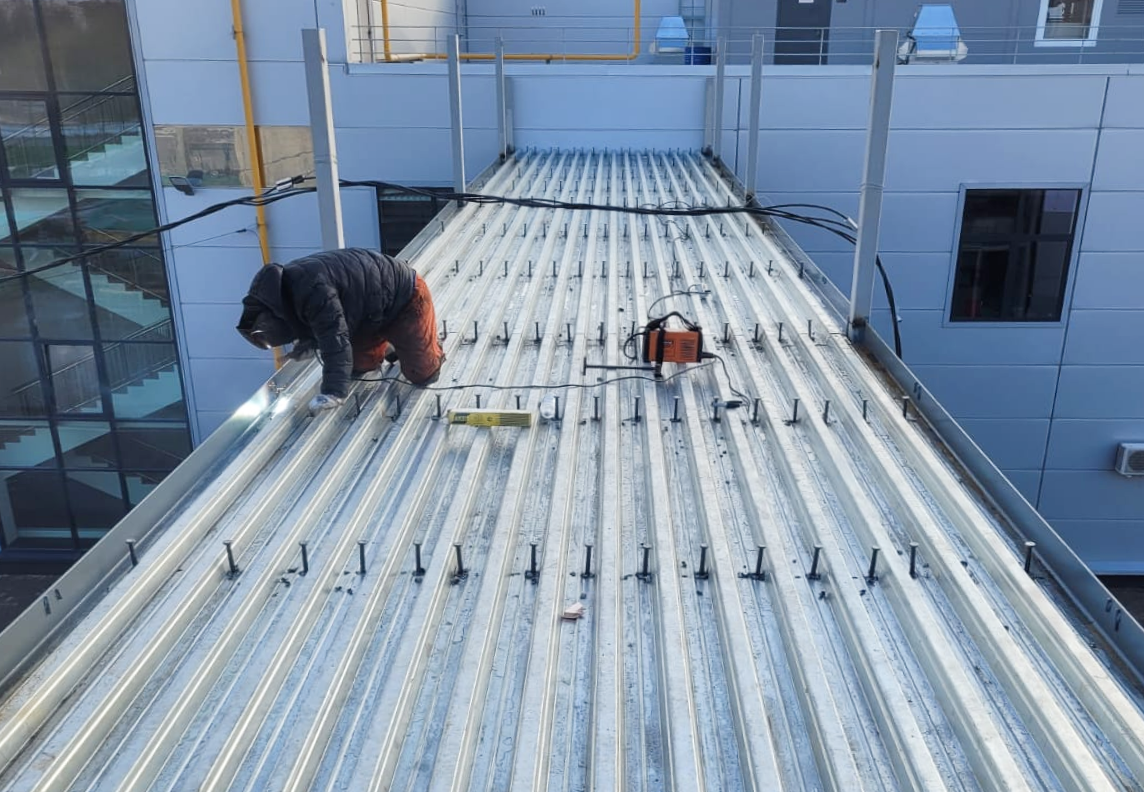

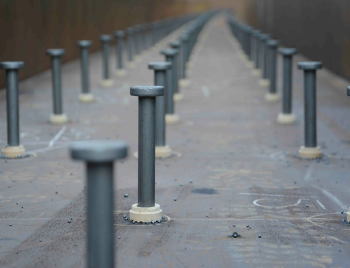

Упоры привариваются на стальную балку и служат закладными деталями при последующем бетонировании. Сварка идет «сквозь» металл, энергия дуги сначала расплавляет отверстие в профлисте, а затем объединяет металл упора, листа и балки в единую сварочную ванну. Таким образом, нижний лист железобетонного перекрытия включается в работу металлического каркаса и одновременно является опалубкой.

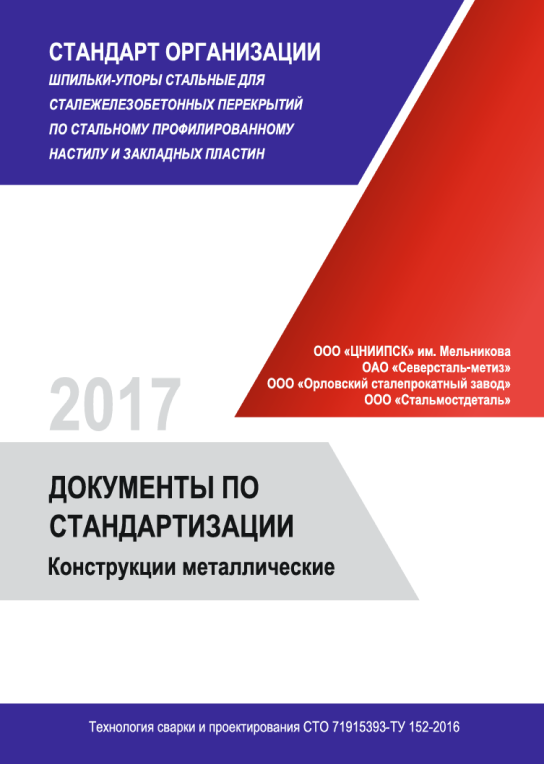

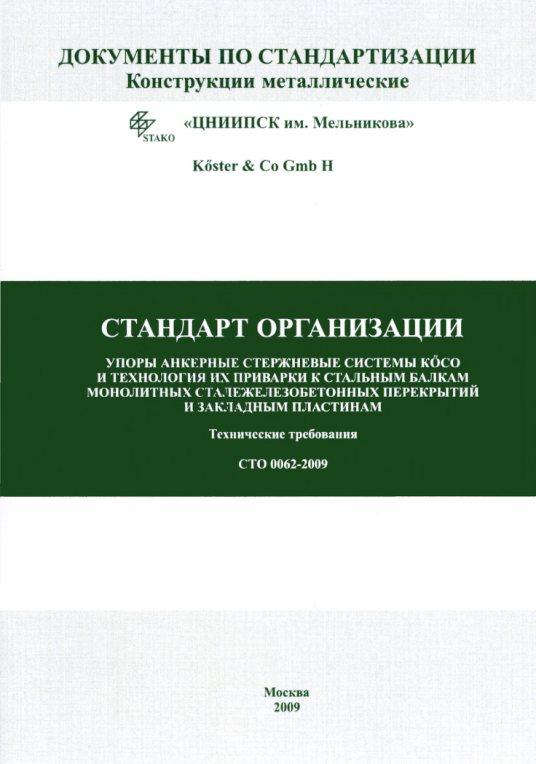

Контроль качества работ при приварке гибких анкерных упоров осуществляется в соответствии со стандартом, СТО 0062−2009., ISO 14555. Он включает 100% внешний осмотр сварного шва и механических испытаний на растяжение и изгиб.

Испытания упоров на изгиб проводятся с помощью ударов молотка по головке приваренного упора или с помощью трубчатой насадки, пока угол наклона стержня относительно его первоначального вертикального положения не достигнет 60°. После испытаний в шве не должно быть трещин.

Испытания на растяжение (отрыв) проводятся по схеме: нагружение продолжается до разрыва стержня упора или отслоения основного металла. Разрушение по сварному шву при этом не допускается. Испытание на растяжение может быть заменено проверкой с помощью рентгеновских лучей по ISO 14555.

Использование привариваемых гибких упоров – единственная возможность обеспечить совместную работу всех составляющих перекрытий

Шаг 1

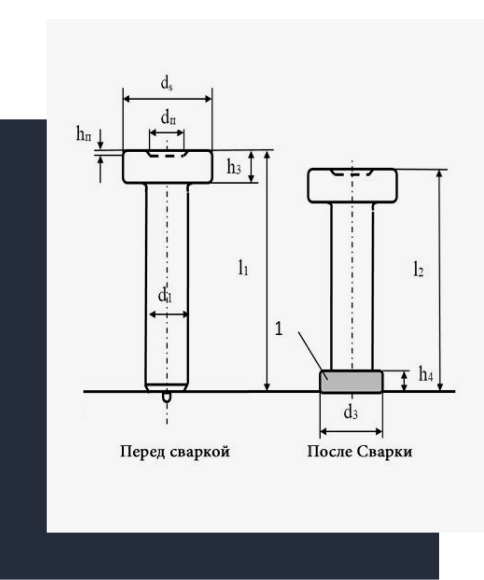

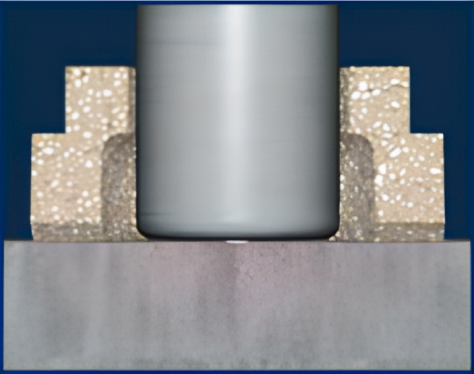

Установка приварной детали на деталь-основу

Шаг 2

Подъем приварной детали, включение тока, отрыв приварной детали от основы, зажигание дуги

Шаг 3

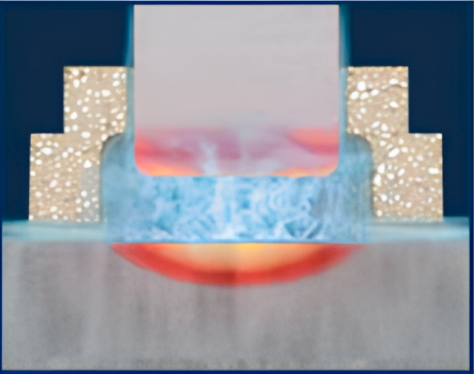

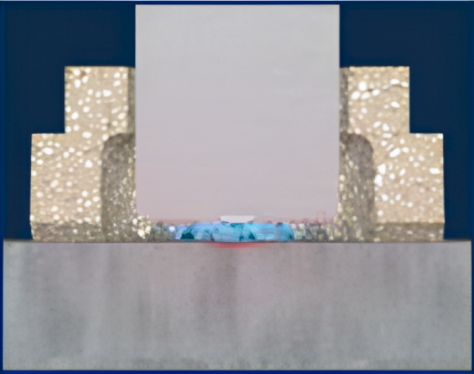

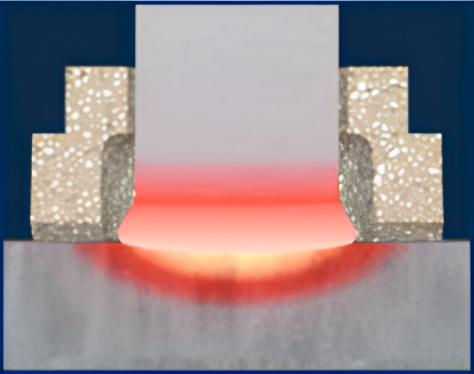

Расплавление торца приварной детали и поверхностной основы

Шаг 4

Погружение торца приварной детали в сварочную ванну, выключение тока

Шаг 5

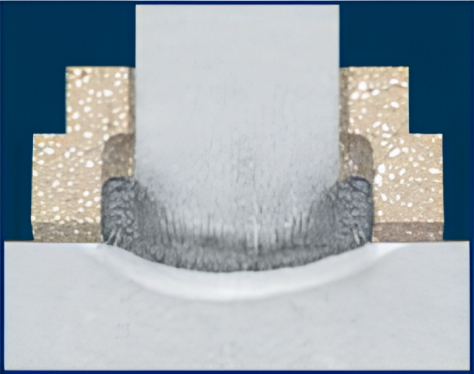

Кристаллизация сварного соединения

Нашей компанией была освоена и успешно применена технология горизонтальной, (в положении PC), приварки упоров на существующие колонны, по проекту: устройство защиты стальных колонн от внешних воздействий (обетонирование). Используемые нормативные документы: ISO 14555., ГОСТ Р 54257-2010., СП 70.13330.2012., СП 20.13330.2016., СП 16.13330.2017., СП 28.13330.2017., и др.

В проектах по армированию плит перекрытия с профлистом встречается применение привариваемых элементов арматуры сварным соединением Т2-Рф. Который подразумевает исполнение под флюсом, более трудоемкий, дорогостоящий процесс в условиях монтажа, (арматура должна иметь угол ≤15˚, очищена от ржавчины и грязи., флюс должен быть сухим и прокаленным).
При этом существующая технология использования КСО (контактно-стыковой сварки оплавлением), позволяет значительно повысить производительность при выполнении сварки с применением стад-болтов (гибких упоров) и керамических колец, одновременно повышается качество полученных сварных соединений за счет обеспечения повторяемости процесса.

В работе используем все виды приварных гибких крепежей

Изделия делятся, по следующим параметрам:

По металлу

Группа М01 (Углеродистые и низколегированные стали перлитного класса с пределом текучести до 355 Н/мм2 (355 Мпа): Ст2кп; Ст3кп; Ст3сп; 15ХСНД; 09Г2С; 09Г2СА)

Группа М03 (Низколегированные конструкционные стали перлитного класса с пределом текучести свыше 360 Н/мм2 (360 Мпа): 15ХСНД; 10Г2БТ; 09Г2БТ; 10ХН1М и т.д.)

По назначению

Резьбовые / безрезьбовые шпильки,

До недавнего времени в работе использовались гибкие упоры немецких производителей:

Гибкие упоры фирмы Nelson

Круглое и плоское сечение,

Стад-болты,

Гибкие упоры фирмы КОСО

Анкерные стержневые упоры,

Втулки,

Гибкие упоры фирмы Koster

Шпильки-упоры,

Изоляционные штифты,

Однако сейчас мы все больше работаем с анкерными упорами российского производства, в частности "СТАЛЬМОСТДЕТАЛЬ", которые являются эксклюзивными авторизованными дилерами «СЕВЕРСТАЛЬ - МЕТИЗ».

Их продукция успешно применяется в строительстве с 2012 года и является эффективным импортозамещением всемирно известных аналогов «Упоров Нельсона» от фирм Nelson, КОСО и Koster.

Огнеупорные анкера.

Работаем на специлизированной, сертифицированной сварочной установке SMD-2500HD и др.

Характеристики

Напряжение питания

Номинальная потребляемая мощность

Номинальный потребляемый ток

Номинальное выходное напряжение

Коэффициент полезного действия

Фактор мощности cosф

Сварочный ток

Время сварки

SMD-2500HD

~3х380 В ± 15% 50/60 Гц

107 кВ-А

162,5 А

32 В

0,80

0,88

250 - 2500 А

0,01 - 9,99 сек.

Характеристики

Диаметр шпилек

Длина шпилек

Производительность приварки

Охлаждение

Класс изоляции

Степень защиты

Размеры (ДхШхВ)

Масса

SMD-2500HD

6 - 25 мм

≤ 400 мм

16 - 25 шпилек / мин

воздушное

F

IP21S

780х390х800 мм

97 кг

Профессионально занимаемся приваркой гибких упоров

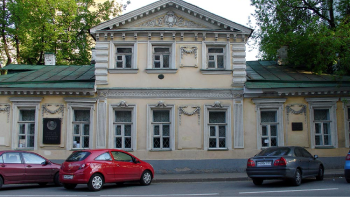

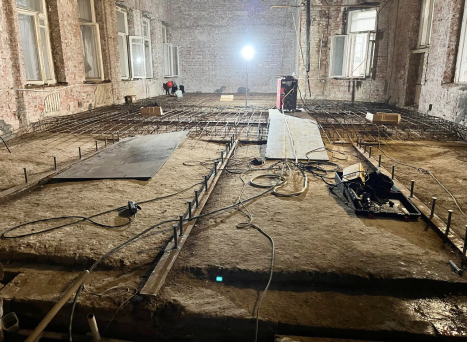

Реставрация и приспособление объекта культурного наследия «Дом в котором в 1822-1830 Г.Г. жил и умер русский военачальник И.И. Алексеев» г. Москва, Арбат

Приварено более 850.000 упоров

ООО «УпорСпецМонтаж» - передовая компания, имеющая самый большой опыт работы по приварке гибких упоров. Специалисты мостостроительной индустрии.

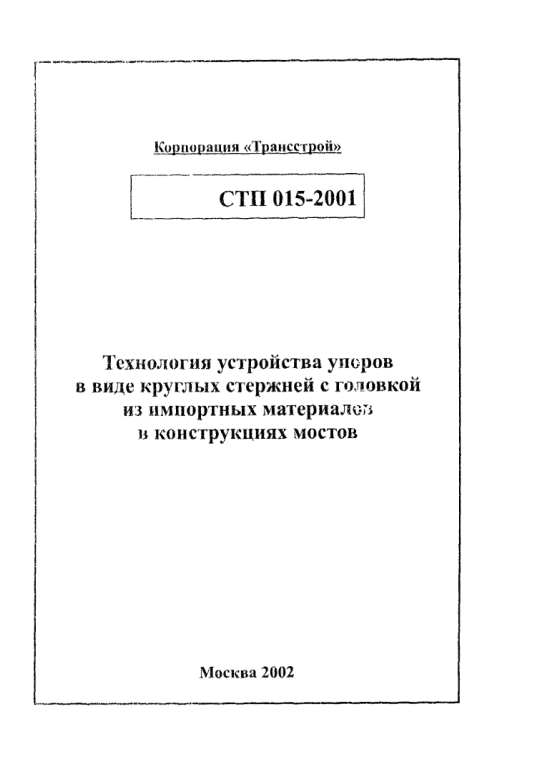

При разработке СТП был использован опыт практического применения сотрудниками «упоров» при изготовлении на заводе ОАО «МОСТСТРОЙИНДУСТРИЯ», которыми в прошлом являлась наша бригада.

Весь персонал и оборудование аттестовано в НАКС и на ВИК-контроль, имеем документ на разрешение заниматься монтажными работами.

ООО «СТАЛЬМОСТДЕТАЛЬ» в лице эксклюзивного авторизованного дилера ОАО «СЕВЕРСТАЛЬ-МЕТИЗ», являются нашим партнером по прямой поставке оборудования, материалов и решений технических вопросов»

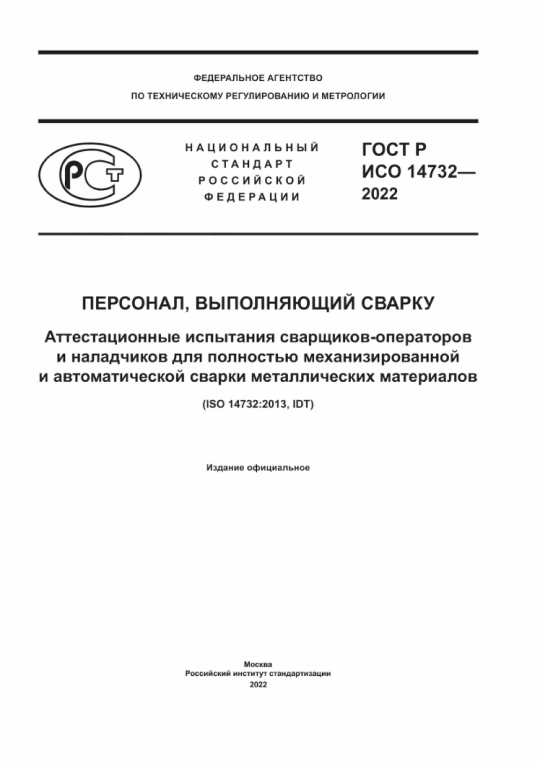

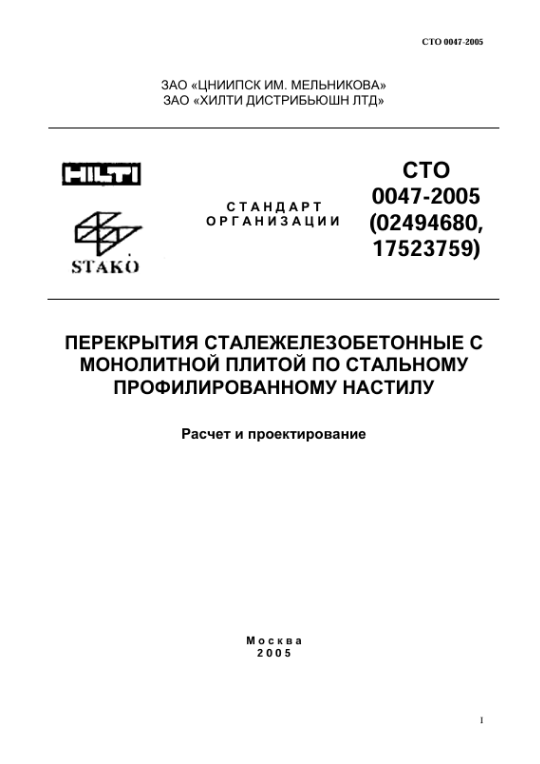

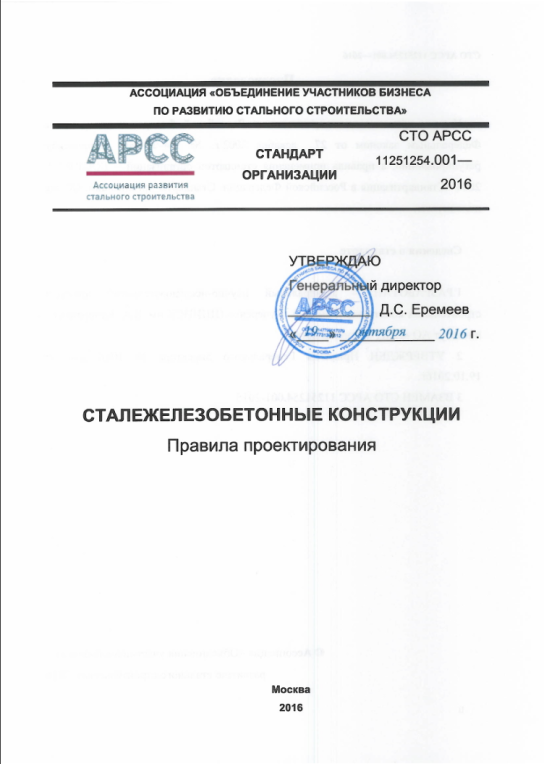

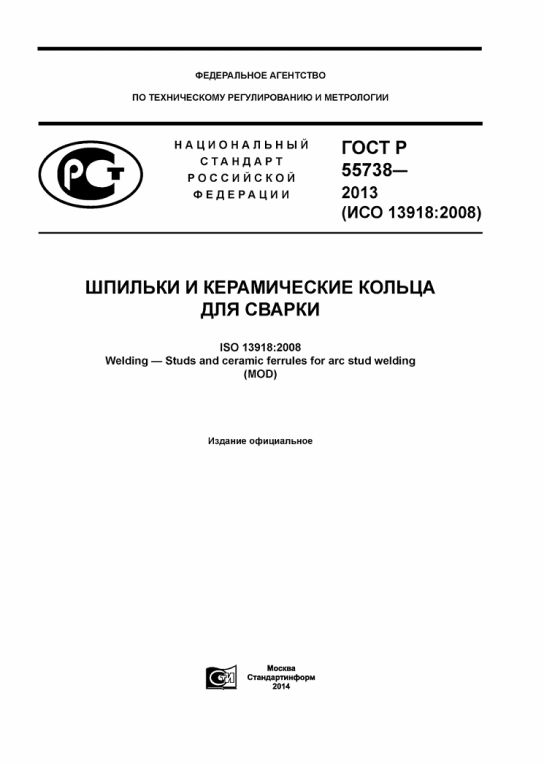

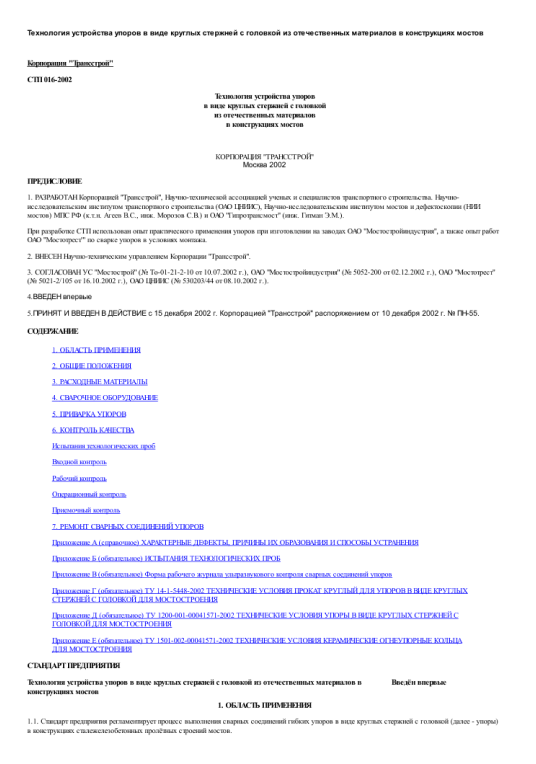

Документы, которыми мы руководствуемся на практике:

Как мы работаем

Изучаем технические условия выполнения работ

Количество, диаметр и высота стад-болтов

·

Высотные отметки для выполнения работ

·

Приварка через профлист или непосредственно к балке

·

Условия соблюдения правил по охране труда, при выполнении работ на высоте

·

Соблюдение правил по пожарной безопасности

·

При необходимости выезжает специалист по следующим вопросам:

Возможность подключения оборудования к имеющимся сетям или если необходимо к генератору

·

Изучить вопрос по подъему оборудования на высоту

·

Дать рекомендации как профлист плотно прижать к балке

·

Совместно Составляем смету и определяем сроки выполнения работ

Приступаем к работе

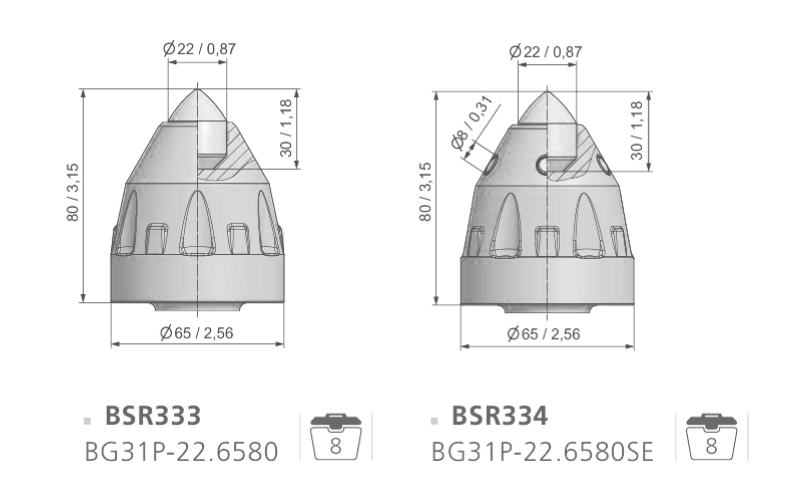

Приварка твердосплавных шипов Tung Studs

Шипы с сердцевиной из твердого сплава обеспечивают эффективную защиту металлических поверхностей от износа

Вместо замены дорогостоящих изнашиваемых деталей, достаточно выполнить приварку шипов на поверхность вступающую в контакт с материалом. Такое решение защищает поверхность от абразивного износа.
